PB-PW 極柱焊接機

此設備用于動力電池蓋板極柱的焊接，其能夠提高極柱的焊接質量，縮短單個極柱的焊接周期，并降低焊接的廢品率。

焊接機系列 PB-PW 功率：1000-1500W單模，環形光斑1500+1500 按需定制

五金結構件焊接機系列

更多精彩請點擊觀看視頻

極柱焊接機應用于新能源方形動力電池焊接實例

● 左右雙工位設計，焊接與上料交替進行，焊接效率高

● 工作幅面大，幾乎兼容現有所有產品（僅需更換幾個夾具零件）

● 高精度壓力傳感器

● 支持MES系統

PB-PW 極柱焊接機 焊接效率高

焊接效率高

采用左右雙工位設計，含兩套專用焊接夾具，一出二設計進出料軸帶動產品自動進出夾具，焊接與上料交替進行，焊接效率高

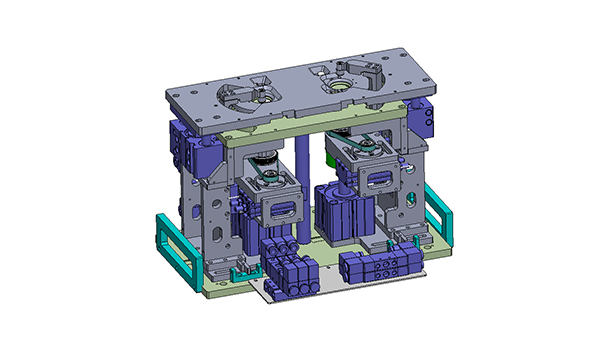

兼容性強

工作幅面大，幾乎兼容現有所有產品（通過更換幾個夾具零件即可）

PB-PW 極柱焊接機 兼容性強

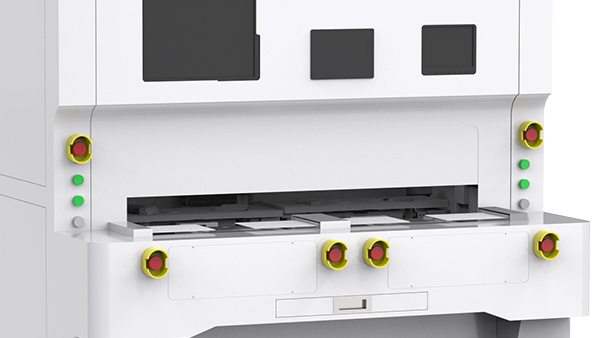

PB-PW 極柱焊接機 全智能控制

全智能控制

人工只需要上下料和按啟動按鈕，其他動作由設備程序自動完成

高精度壓力傳感監測

高精度壓力傳感器，對極柱壓力實施監控，保證膠圈壓縮量

PB-PW 極柱焊接機 高精度壓力傳感監測

PB-PW 極柱焊接機 數據可上傳MES系統

數據可上傳MES系統

自帶讀碼器，與焊接參數綁定，系統可實現同步上傳至MES系統

技術參數

設備型號	PB-PW
工作方式	左右雙工位
激光功率	1000-1500單模，環形光斑1500+1500
工作臺各軸行程	1000200200mm
各軸重復定位精度	±0.02mm
夾具裝料數量	2PPS
夾具進出料行程	400mm
瞄準定位	紅光、CCD監視系統
控制系統	工業PC+PLC控制，可實現軌跡運動，如直線、圓、方形、及直線與圓弧組成的任意圖形
外形尺寸	1600MM1600MM2000MM
