高強度型材床身，高效除塵，全過程監控，大包圍設計更安全
高動態性能、高速度、高精度、高質量、穩定性
產品特點
1.一體式型材焊接床身，高強度型材，精密焊接，高溫退火，去除內應力，保證長時間不變型，精龍門銑加工，確保裝配精度
2.強力高負壓大風量抽風除塵
3.整機包圍設計，安全可靠
4.切割平臺，人體工程學設計，可拉出，方便上下料
5.前門自動升降，且?guī)Х垒椛洳ＡВ呻S時了解機器加工狀況
6.工業空調穩定控制元件溫度，避免長久使用溫度升高對加工過程的影響
7.光纖高速專用拖鏈，抗干擾性強，能有效防止線纜起旋、斷線、使用壽命更長
8.配備自動注黃油、智能氣壓監控、智能防護等多項控制系統，減少維護成本投入

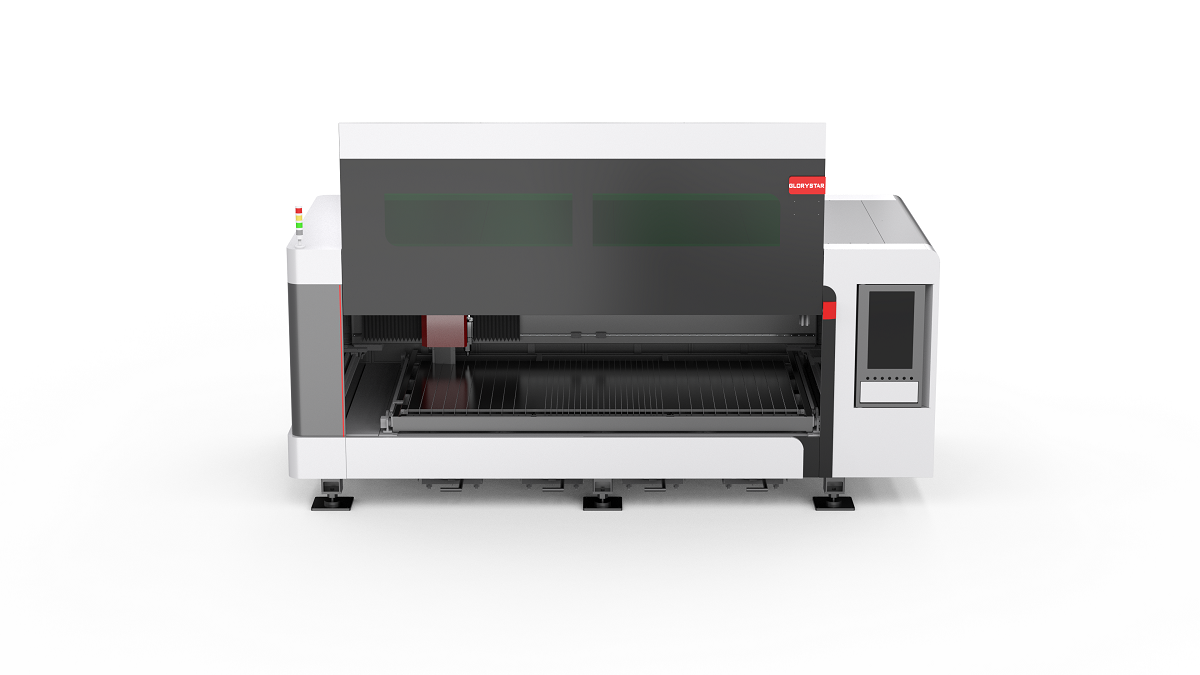

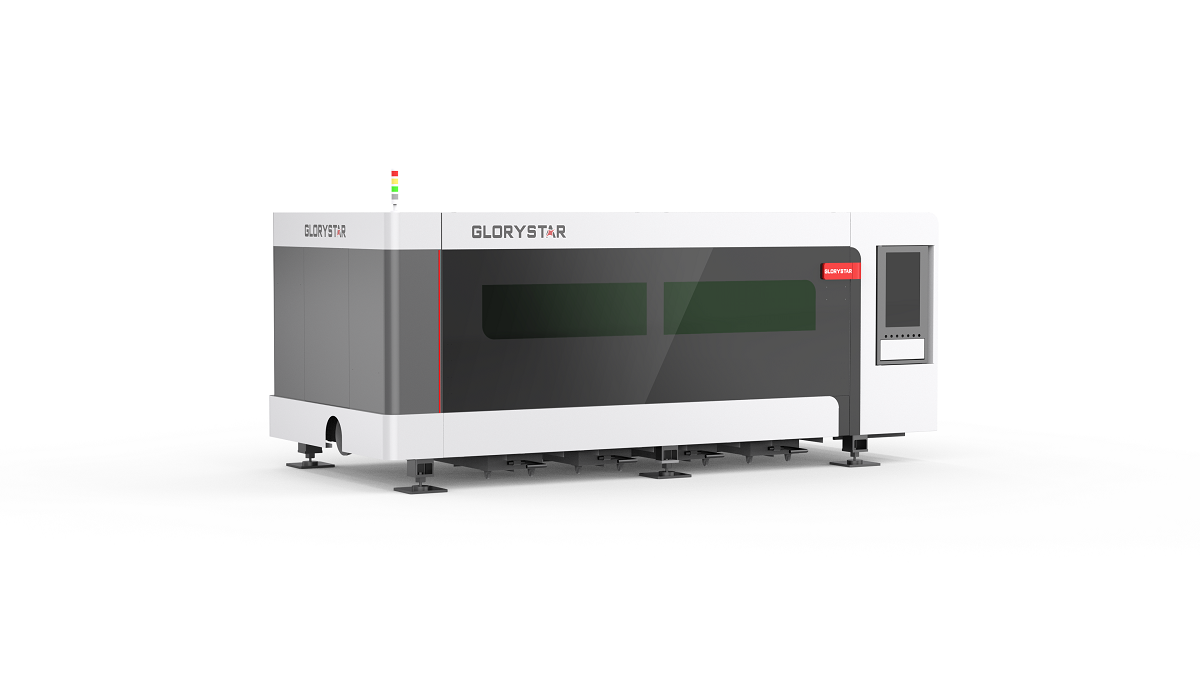

產品外觀
技術參數
| 幅面代號（單位） | 3015 | 4020 |
| 最大材料幅面（毫米） | 3000×1500 | 4000×2000 |
| X軸行程（毫米） | 3020 | 4020 |
| Y軸行程（毫米） | 1500 | 2000 |
| Z軸行程（毫米） | 95 | 95 |
| X/Y軸定位精度 | ≤0.03mm/m | |
| X/Y軸重復定位精度 | ≤±0.02mm | |
| 最大合成定位速度 | 140m/min 1.5G | |
| 空程最大加速度 | ||
| 切口縫寬 | 0.1mm-0.5mm（板厚3mm以下的實測值） | |
| 切口粗糙度 | Ra3.2um-Ra25.4um（板厚3mm以下的實測值） | |
| 最大切割厚度范圍 | 參考后面工藝參數表 | |
| 最小設定單位 | 0.001mm | |
| 機床占地面積（毫米） | 6000×2500 | 8000×3850 |
| 主機體積（毫米） | 5100×2400×2300 | 6200×3760×2300 |
| 數控系統 | FSCUT（柏楚）/（選裝Glorystar系統） | |
| 顯示器 | 27" LCD | |
| 傳動方式 | 齒輪齒條雙驅 | |
| 工作臺最大承重（噸） | 1 | 1.8 |
| 總裝機電容量（約） | 1500W | 19. 5KVA |
| 3000W | 27KVA | |
| 6000W | 42KVA | |
| 電源要求 | AC380V, 50Hz:3P+N+PE | |
| 總電源防護等級 | IP54 | |
| 說明 | 公司提供產品根據研發進程，不定時進行優化，升級，本技術說 適用大多數機型。客戶采購產品單獨指定配置有差別，本說明書不 做機器設備的合同交付確認。加速度為機床能達到的最大加速度， 非加工加速度。 | |
樣品展示
